СРГС, РГТА, РГТ, РГТС - типы нержавеющих рукавов высокого давления.

ТУ 3642-003-80018215-2015

серия СРГС, РГТС, РГТА.

Ду от 6 мм до 250 мм.
Звоните (347) 294-17-77,
почта: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

АО "Гибкие Трубопроводы" является производителем нержавеющих металлорукавов со всеми типами гофрированных оболочек. Подробная номенклатура изделий представлена в нашем каталоге.

В зависимости от технологии изготовления сильфона гибкие нержавеющие рукава высокого давления разделяются на следующие типы: СРГС, РГТА, РГТ, РГТС.

Каждый из типов металлорукава характеризуется способом производства и формирования гофрированной сильфонной гибкой части, применяемым для этого исходным материалом и назначенем.

СРГС, РГТА, РГТ, РГТС - типы нержавеющих рукавов высокого давления

- Металлорукава с гофрированной оболочкой СРГС всегда имеют гофр спирального типа и производятся из стальной ленты.
- Если металлорукав изготовлен из одношовной стальной трубы и имеет гофр кольцевого типа - он относится к типу РГТС или аналогичных (РГМ, МРВД, НРВД).
- Металлорукава произведенные из цельнотянутой, а не сварной трубы - имеет сильфонную оболочку типа РГТ, РГТА.

Сконструируйте металлорукав нужного вам типа или выберите стандартный из каталога.

Стр.1 из 3

Конструктор металлорукава высокого давления АО "ГТ"

Основные параметры металлорукава

Диаметр Ду, мм(*)

Неверный ввод

Давление, бар(*)

Неверный ввод

Длина, м(*)

Только цифры в м. Одна десятичная цифра после запятой. Напр.: "1,2". Для заказа рукавов более точной длины (напр. 1,25 м) - обратитесь в нашу службу сбыта.

Под приварку: допустимые диаметры 6-300 мм
Фланцевый: допустимые диаметры 25-300 мм
С резьбовыми соединениями: допустимые диаметры 6-100 мм
Комбинированные соединения: допустимые диаметры 6-150 мм (обратитесь в нашу службу сбыта для заказа)

Всего:

Количество(*)

Введите количество

Дополнительная информация

Я собираюсь принять участие в тендере и мне необходима дополнительная скидка.Я конечный потребитель. Это срочный заказ. Я закупаю металлорукава на постоянной основе.Мне требуется дополнительная консультация по вашей продукции. Позвоните мне. Неверный ввод

Заказчик

Электронная почта(*)

Пожалуйста введите адрес вашей электронной почты для ответа

Номер телефона(*)

Неверный ввод

Заказчик

Неверный ввод

Контактное лицо

Неверный ввод

Металлорукава СРГС типа Н8Д0.864.507.

Оболочки типа СРГС (стальные рукава герметичные сварные) образуются сверткой по спирали предварительно спрофилированной стальной ленты с последующей контактно-шовной сваркой по вершине гофра.

Металлорукава типа СРГС изготавливаются диаметром 20 – 350 мм и длиной от 250 до 6000 мм. Для изготовления металлорукавов применяется стальная лента толщиной 0,15 – 0,20 мм.

Размеры и диаметр гибкой части СРГС:

Обозначение рукава.	Размер, мм.
	диаметр D_y, мм.	D, мм.		Высота гофра h, мм.
	диаметр D_y, мм.	номинальный	предельные отклонения	номинальный	предельные отклонения
Н8Д0.864.507	16	22,3	-0,28	3	±0,12
Н8Д0.864.507-01	20	26,3	-0,28
Н8Д0.864.507-02	25	31,4	-0,34
Н8Д0.864.507-03	32	40,4		4	±0,16
Н8Д0.864.507-04	40	48,4
Н8Д0.864.507-05	50	58,4	-0,4
Н8Д0.864.507-06	70	84,5	-0,46	7	±0,20
Н8Д0.864.507-07	100	114,5	-0,46
Н8Д0.864.507-08	125	139,6	-0,53
Н8Д0.864.507-09	150	170,6	-0,53	10
Н8Д0.864.507-10	200	220,6	-0,6
Н8Д0.864.507-11	250	270,7	-0,68
Н8Д0.864.507-12	300	320,7	-1,40
Н8Д0.864.507-13	350	370,7	-1,40

Масса гибкой части СРГС за 1 метр без присоединительной арматуры:

Обозначение металлорукава.	Диаметр Ду, мм.	Масса, кг.
Н8Д0.864.507	16	0,285
Н8Д0.864.507-01	20	0,347
Н8Д0.864.507-02	25	0,396
Н8Д0.864.507-03	32	0,650
Н8Д0.864.507-04	40	0,750
Н8Д0.864.507-05	50	1,012
Н8Д0.864.507-06	70	2,300
Н8Д0.864.507-07	100	3,000
Н8Д0.864.507-08	125	3,940
Н8Д0.864.507-09	150	6,74
Н8Д0.864.507-10	200	8,420
Н8Д0.864.507-11	250	10,50
Н8Д0.864.507-12	300	12,60
Н8Д0.864.507-13	350	14,80

Металлорукава РГТС типа Н8Д0.864.515, Н8Д0.864.513.

Оболочки типа РГТС (рукава герметичные трубные и из трубных сварных заготовок) изготавливаются из трубных заготовок методом гидроформовки. Гофры располагаются параллельно по кольцу.

Гофрированные оболочки РГТС изготавливаются одно- и двухслойными. Трубные заготовки могут быть цельнотянутые, сваренные контактно-шовной сваркой внахлест по длине металлорукава, сваренные аргонодуговой сваркой встык по длине металлорукава.

Для изготовления сварных труб применяется лента из нержавеющей стали 12Х18Н10Т толщиной 0,15; 0,20; 0,26; 0,30 мм.

Однослойные металлорукава рукава РГТС Н8Д0.864.515.

Размеры и диаметр гибкой части РГТС Н8Д0.864.515:

Обозначение рукава	Размер, мм
	диаметр D_y, мм	D, мм		Высота гофра h, мм
	диаметр D_y, мм	номинальный	предельные отклонения	номинальный	предельные отклонения
Н8Д0.864.515	20	26,3	-0,52	3	-0,3
Н8Д0.864.513-01	25	31,4	-0,62	3
Н8Д0.864.513-02	32	40,4		4
Н8Д0.864.513-03	32	40,4		4,2
Н8Д0.864.513-04	40	48,4		4
Н8Д0.864.513-05	40	48,4		4,2
Н8Д0.864.513-06	70	84,5	-0,87	7	-0,36

Масса гибкой части РГТС Н8Д0.864.515 за 1 метр без присоединительной арматуры:

Обозначение рукава	Диаметр D_y, мм	Масса, кг
Н8Д0.864.515	20	0,359
Н8Д0.864.515-01	25	0,437
Н8Д0.864.515-02	32	0,722
Н8Д0.864.515-03	32	1,15
Н8Д0.864.515-04	40	0,91
Н8Д0.864.515-05	40	1,45
Н8Д0.864.515-06	70	2,52

Двухслойные металлорукава рукава РГТС типа Н8Д0.864.513.

Размеры и диаметр гибкой части РГТС Н8Д0.864.513:

Обозначение рукава	Размер, мм
	диаметр D_y, мм	D, мм		Высота гофра h, мм
	диаметр D_y, мм	номинальный	предельные отклонения	номинальный	предельные отклонения
Н8Д0.864.513-01	20	26,2	-0,52	3,1	-0,3
Н8Д0.864.513-02	25	31,2	-0,62	3,1
Н8Д0.864.513-03	32	40,4		4,2
Н8Д0.864.513-04	40	48,4
Н8Д0.864.513-05	50	58,4	-0,74
Н8Д0.864.513-06	60	68,4	-0,74
Н8Д0.864.513-07	70	84,5	-0,87	7,2	-0,4
Н8Д0.864.513-08	100	114,5	-0,87
Н8Д0.864.513-09	125	139,6	-1,0

Масса гибкой части РГТС Н8Д0.864.513 за 1 метр без присоединительной арматуры:

Обозначение рукава	Диаметр D_y, мм	Масса, кг
Н8Д0.864.513-01	20	0,57
Н8Д0.864.513-02	25	0,80
Н8Д0.864.513-03	32	1,27
Н8Д0.864.513-04	40	1,60
Н8Д0.864.513-05	50	1,98
Н8Д0.864.513-06	60	2,29
Н8Д0.864.513-07	70	2,66
Н8Д0.864.513-08	100	3,76
Н8Д0.864.513-09	125	4,68

Металлорукава РГТ типа 8Д7.018.092 и РГТА типа 8Д7.018.061.

Оболочки типа РГТ и РГТА (рукава герметичные со спиральным гофром из цельнотянутых труб и труб, сваренных аргонодуговой сваркой) имеют внутренний проходной диаметр оболочек – от 6 до 32 мм. Толщина исходного материала 0,2-0,3 мм.

Заготовкой для изготовления оболочек служит труба, сформованная из тонкой стальной ленты и сваренная по длине трубы встык аргонодуговой сваркой. Гофрирование трубы производится методом наружной обкатки профильными формующими кольцами по винтовой линии.

Для повышения несущей способности во впадину гофра может укладываться спираль из высокопрочной нержавеющей проволоки.

Металлорукава типа РГТ 8Д7.018.092 (рукава герметичные со спиральным гофром из цельнотянутых труб).

Размеры и диаметр гибкой части РГТ 8Д7.018.092:

Обозначение рукава	Размер, мм
	диаметр D_y, мм	D, мм		Высота гофра h, мм
	диаметр D_y, мм	номинальный	предельные отклонения	номинальный	предельные отклонения
8Д7.018.092	6	9,8	+0,1/-0,2	1,7	-0,3
8Д7.018.092 - 01	8	11,8	+0,1/-0,2	1,7
8Д7.018.092 - 02	10	15,2	-0,24	2,6
8Д7.018.092 - 03	12	17,2	-0,24
8Д7.018.092 - 04	14	19,2	-0,28
8Д7.018.092 - 05	16	22,4		3,0
8Д7.018.092 - 06	20	26,2
8Д7.018.092 - 07	25	31,3	-0,34
8Д7.018.092 - 08	32	40,3	-0,34	4,0

Масса гибкой части РГТ 8Д7.018.092 за 1 метр без присоединительной арматуры:

Обозначение рукава	Диаметр D_y, мм	Масса, кг
8Д7.018.092	6	0,062
8Д7.018.092 - 01	8	0,077
8Д7.018.092 - 02	10	0,162
8Д7.018.092 - 03	12	0,183
8Д7.018.092 - 04	14	0,205
8Д7.018.092 - 05	16	0,320
8Д7.018.092 - 06	20	0,392
8Д7.018.092 - 07	25	0,385
8Д7.018.092 - 08	32	0,593

Металлорукава типа РГТА 8Д7.018.061 (рукава герметичные со спиральным гофром из труб, сваренных аргонодуговой сваркой).

Размеры и диаметр гибкой части РГТА 8Д7.018.061:

Обозначение рукава	Размер, мм
	диаметр D_y, мм	D, мм		Высота гофра h, мм
	диаметр D_y, мм	номинальный	предельные отклонения	номинальный	предельные отклонения
8Д7.018.061	6	9,8	-0,2	1,8	-0,2
8Д7.018.061 - 01	8	11,8		1,8
8Д7.018.061 - 02	10	15,3		2,6
8Д7.018.061 - 03	12	17,3
8Д7.018.061 - 04	14	19,3
8Д7.018.061 - 05	16	22,3	-0,3	3,0
8Д7.018.061 - 06	20	28,3		4,0
8Д7.018.061 - 07	25	33,3
8Д7.018.061 - 08	32	40,3
8Д7.018.061 - 09	10	14,2	-0,2	2,6
8Д7.018.061 - 10	12	16,2	-0,2	3,0

Масса гибкой части РГТА 8Д7.018.061 за 1 метр без присоединительной арматуры:

Обозначение рукава	Размер, мм	Масса, кг
8Д7.018.061	6	0,18
8Д7.018.061 - 01	8	0,23
8Д7.018.061 - 02	10	0,36
8Д7.018.061 - 03	12	0,31
8Д7.018.061 - 04	14	0,35
8Д7.018.061 - 05	16	0,51
8Д7.018.061 - 06	20	0,78
8Д7.018.061 - 07	25	0,95
8Д7.018.061 - 08	32	1,15
8Д7.018.061 - 09	10	0,25
8Д7.018.061 - 10	12	0,29

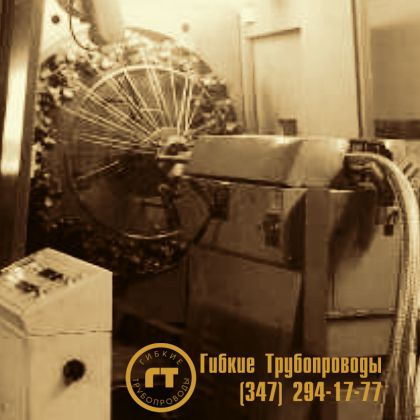

Оплетка металлорукавов.

На гибкие оболочки надевается металлическая оплетка для повышения прочности и защиты оболочки от механических воздействий. Она обеспечивает работоспособность рукава при воздействии статистических осевых и радиальных нагрузках, а также пульсаций давлений, возникающих при движении по трубопроводу жидкостей и газов.

Оплетка рукавов по конструкции является сетчатого типа и изготавливается из стальной нержавеющей проволоки 12Х18Н9Т диаметром 0,3; 0,4; 0,5; 0,6.

Для повышения статической прочности металлорукавов применяют двух- трехслойную оплетку.

Примечания:

В каталоге указаны основные данные для рукавов, изготавливаемых по различным технологиям. Обращайтесь к нашим специалистам за дополнительной информацией.
Во всех таблицах технических данных приведены сведения о рабочем давлении металлорукавов при их работе в условиях, когда температура рабочей среды и окружающей среды составляет +20 ⁰С. При выборе металлорукавов для работы в других условиях воспользуйтесь рекомендациями.

Обязательная информация при заказе металлорукавов серий СРГС, РГТ, РГТА, РГТС, Н8Д0, 8Д7:

Условный диаметр (внутренний, в мм).
Длина рукава.
Рабочее давление.
Характеристики рабочей среды: тип, температура. Если среда коррозионная (кислота, щелочь) - обязательно укажите это.

Обозначения рукавов при заказе:
Металлорукав 8Д7.018.092-2-20-10-1,0

8Д7 - Обозначение серии металлорукава

-2 - Условия эксплуатации: наземные условия

-20 - Условный диаметр Ду = 20 мм

-10 - Давление Рраб = 10 кгс/см² (1,0 Мпа)

-1,0 - Длина L=1,0 м
