Металлорукав с гайкой американкой
ТУ 3642-003-80018215-2015.серия РГМ-Ам
Ду от 6 до 50 мм. Ру до 350 кг/см2 (35 МПа) .
Звоните (347) 294-17-77,
почта: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Завод металлорукавов АО "Гибкие Трубопроводы" производит и продает по доступной цене металлорукав с гайкой американкой собственного производства РГМ-АМ. Производство осуществляется на заводских мощностях компании в строгом соответствии со стандартами ISO 9001-2015.
Стандартно, металлорукав с соединительной резьбовой муфтой ("американка") производится из сильфонной гибкой части РГМ, диаметром от 6 до 50 мм, изготавливаемой по собственному ТУ на автоматизированной производственной линии в Уфе. Муфта-американка для металлорукава производится в собственном цехе механической обработки, оснащенном современными токарными и фрезерными станками. Сварка муфты со стаканчиком металлорукава производится аргонодуговой сваркой.
Возможно изготовление металлорукава с разъемной муфтой американкой, имеющими следующие виды уплотнения гайки:
Металлорукав с накидными гайками РГМ-АМ. Номенклатура.
По требованию заказчика, с разных концов металлорукава может быть установлена разная арматура. При заказе обязательно укажите тип арматуры (резьба и вид уплотнительной поверхности) на каждый конец. Поставка продукции осуществляется со склада в Уфе по всей территории РФ и СНГ. Цена предоставляется по запросу. Звоните: (347) 294-17-77,
WhatsApp: +7 987 254-17-77. Электронная почта: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
РГМ-Ам с арматурой гайка "американка" с плоским уплотнением.
Обозначение при заказе: РГМ-Ам. Тип резьбы: внутренняя трубная цилиндрическая резьба.
| Диаметр DN | Резьба | a | I | s | |
|---|---|---|---|---|---|
| [мм] | [дюйм] | d | [мм] | [мм] | [мм] |
| 6 | 1/4" | Rp1/4 | 49 | 59 | 22 |
| 8 | 5/16" | Rp1/4 | 50 | 60 | 27 |
| 10 | 3/8" | Rp3/8 | 58 | 68 | 27 |
| 12 | 1/2" | Rp1/2 | 57 | 72 | 32 |
| 16 | 5/8" | Rp1/2 | 57,5 | 74,5 | 32 |
| 20 | 3/4" | Rp3/4 | 63 | 81 | 41 |
| 25 | 1" | Rp1 | 75 | 95 | 46 |
| 32 | 1 1/4" | Rp1 1/4 | 79 | 101 | 60 |
| 40 | 1 1/2" | Rp1 1/2 | 94 | 119 | 70 |
| 50 | 2" | Rp2 | 102 | 128 | 85 |
РГМ-АмК с арматурой гайка "американка" с коническим уплотнением.
Обозначение при заказе: РГМ-АмК. Тип резьбы: внутренняя трубная цилиндрическая резьба.
| Диаметр DN | Резьба | a | I | s | |
|---|---|---|---|---|---|
| [мм] | [дюйм] | d | [мм] | [мм] | [мм] |
| 6 | 1/4" | Rp1/4 | 48 | 58 | 22 |
| 8 | 5/16" | Rp1/4 | 49 | 59 | 27 |
| 10 | 3/8" | Rp3/8 | 58 | 68 | 24 |
| 12 | 1/2" | Rp1/2 | 56 | 71 | 32 |
| 16 | 5/8" | Rp1/2 | 67 | 84 | 32 |
| 20 | 3/4" | Rp3/4 | 63 | 81 | 41 |
| 25 | 1" | Rp1 | 75 | 95 | 50 |
| 32 | 1 1/4" | Rp1 1/4 | 79 | 101 | 60 |
| 40 | 1 1/2" | Rp1 1/2 | 95 | 120 | 70 |
| 50 | 2" | Rp2 | 105 | 131 | 90 |
РГМ-АмНР с арматурой гайка "американка" с плоским уплотнением с наружной резьбой".
Обозначение при заказе: РГМ-АмНР. Тип резьбы: наружная трубная коническая резьба.
| Диаметр DN | Резьба | a | L | S | S1 | |
|---|---|---|---|---|---|---|
| [мм] | [дюйм] | d | [мм] | [мм] | [мм] | [мм] |
| 6 | 1/4" | Rp1/4 | 56 | 66 | 22 | 19 |
| 8 | 5/16" | Rp1/4 | 60 | 70 | 27 | 22 |
| 10 | 3/8" | Rp3/8 | 68 | 78 | 24 | 22 |
| 12 | 1/2" | Rp1/2 | 69 | 84 | 32 | 27 |
| 16 | 5/8" | Rp1/2 | 78 | 95 | 32 | 27 |
| 20 | 3/4" | Rp3/4 | 80 | 98 | 41 | 36 |
| 25 | 1" | Rp1 | 91 | 111 | 50 | 46 |
| 32 | 1 1/4" | Rp1 1/4 | 96 | 118 | 60 | 50 |
| 40 | 1 1/2" | Rp1 1/2 | 118 | 143 | 70 | 60 |
| 50 | 2" | Rp2 | 123 | 149 | 90 | 65 |

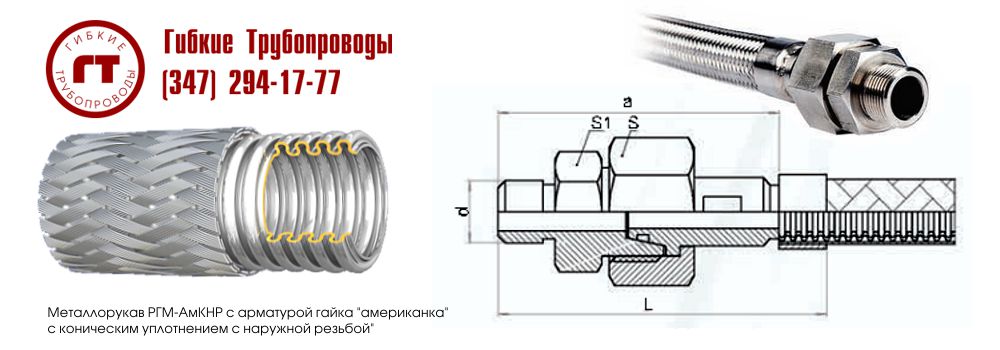

РГМ-АмКНР с арматурой гайка "американка" с коническим уплотнением с наружной резьбой".
Обозначение при заказе: РГМ-АмКНР. Тип резьбы: наружная трубная коническая резьба.
| Диаметр DN | Резьба | a | L | S | S1 | |
|---|---|---|---|---|---|---|
| [мм] | [дюйм] | d | [мм] | [мм] | [мм] | [мм] |
| 6 | 1/4" | Rp1/4 | 55 | 65 | 22 | 19 |
| 8 | 5/16" | Rp1/4 | 60 | 70 | 27 | 22 |
| 10 | 3/8" | Rp3/8 | 68 | 78 | 24 | 22 |
| 12 | 1/2" | Rp1/2 | 69 | 84 | 32 | 27 |
| 16 | 5/8" | Rp1/2 | 78 | 95 | 32 | 27 |
| 20 | 3/4" | Rp3/4 | 80 | 98 | 41 | 36 |
| 25 | 1" | Rp1 | 90 | 110 | 50 | 46 |
| 32 | 1 1/4" | Rp1 1/4 | 97 | 119 | 60 | 50 |
| 40 | 1 1/2" | Rp1 1/2 | 117 | 142 | 70 | 60 |
| 50 | 2" | Rp2 | 124 | 150 | 90 | 65 |
- Рабочее давление (Рраб) для металлорукавов, указанное во всех таблицах, приведено к 20 С0.
- Выбор типа сильфона (высота и ширина гофра, толщина материала и пр.), количество оплеток и толщина проволоки - определяется производителем металлорукава и зависит от параметров рукава (давление, назначение).
- Марка стали сильфона определяется рабочей средой и условиями эксплуатации.
- Выбор конструктивного исполнения и марка стали присоединительной арматуры осуществляется заказчиком.
- Готовые изделия проходят 100%-ную проверку на герметичность.
- Приведена стандартная продукция. По согласованию с заказчиком возможно изменение присоединительных размеров.
- Вся продукция АО "ГТ" сертифицирована.
Металлорукава с разъемной муфтой американкой - конструктивные особенности и условия эксплуатации.
- условный диаметр: Ду от 6 до 50 мм;
- сильфон: нержавеющая сталь AISI 304, AISI 321;
- муфта: нержавеющая сталь AISI 304, AISI 321;
- оплетка: сетчатого типа из стальной нержавеющей проволоки;
- тип присоединения: муфта соединительная резьбовая (гайка-американка) .
Металлорукав характеризуется следующими обязательными параметрами:
- Рабочая среда: вода, пар, газы, воздух, нефтепродукты, агрессивные среды;
- Рабочее давление Рраб: от вакуума до 350 кг/см2 (Ру 350 - по запросу);
- Температура рабочей среды: от -260 С0до 650 С0;
Обязательная информация при заказе металлорукавов с муфтой американкой:
- Условный диаметр (внутренний, в мм).
- Длина рукава.
- Рабочее давление.
- Характеристики рабочей среды: тип, температура. Если среда коррозионная (кислота, щелочь) - обязательно укажите это.
- Тип арматуры на каждый конец металлорукава.
- Шаг резьбы.
Обозначения рукавов при заказе: Металлорукав РГМ-Ам-25-80-1,0 1"
- РГМ-Ам - Обозначение серии металлорукава
- -Ам - тип присоединения: муфта американка с плоским уплотнением
- -тип резьбы: стандартное исполнение, дюймовая
- -25 - Условный диаметр Dу=25 мм
- -80 - Давление Рраб = 100 кгс/см2 (10 Мпа)
- -1,0 - Длина L=1,0 м
- 1" - резьба накидной гайки: один дюйм
